magnetron golfgeleider roterende gewricht

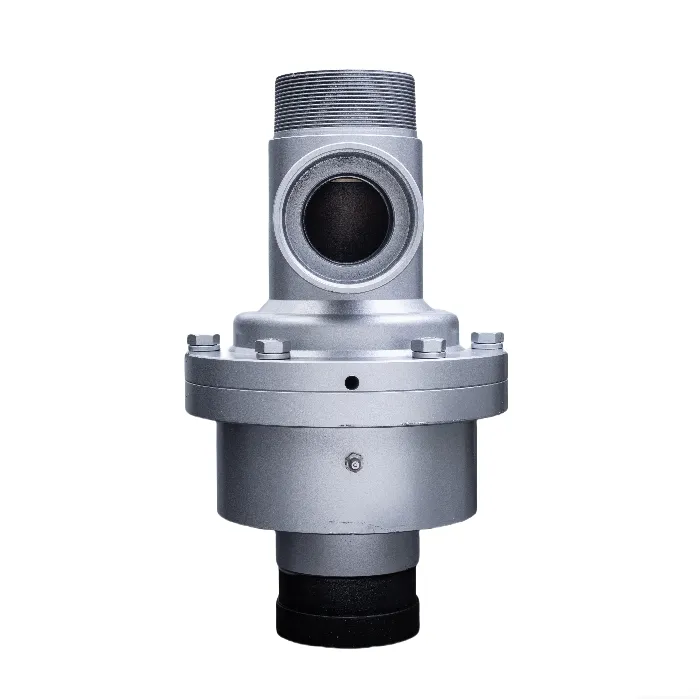

Een microgolfgolfgeleider roterende gewricht is een radiofrequentieapparaat waarmee magnetronsignalen worden verzonden tussen twee golfgeleiders die ten opzichte van elkaar kunnen roteren. Het wordt vaak gebruikt in radarantennes, satellietcommunicatiesystemen en andere scenario's waarbij de antenne moet roteren en toch hoogfrequente signaaltransmissie behoudt.

Voordelen

1. Verlies met lage invoeging
Microgolfgolfgeleider roterende gewrichten introduceren een bepaalde hoeveelheid energieverlies tijdens signaaloverdracht. Om de totale transmissie-efficiëntie van het systeem te waarborgen, hebben we de golfgeleiderstructuur en contactmaterialen in het gewricht in het ontwerp geoptimaliseerd, zodat het invoegverlies wordt geregeld tot minder dan of gelijk aan 0,2 dB in de typische bedrijfsfrequentieband (zoals X-Band 8.2–12,4 GHz of Ku-Band 12.4-18 GHz).

2. Klein gereflecteerd signaal
De staande golfverhouding (VSWR) weerspiegelt de impedantie -overeenkomstige graad tussen het apparaat en andere componenten in het systeem. Goede matching kan signaalreflectie aanzienlijk verminderen en de systeemstabiliteit verbeteren. De staande golfverhouding van de roterende gewrichten die door ons bedrijf worden geproduceerd, wordt geregeld op minder dan of gelijk aan 1,15: 1 bij de middenfrequentie, wat betekent dat het grootste deel van het ingangsvermogen effectief wordt overgedragen, en slechts een zeer klein deel van het vermogen wordt weerspiegeld naar het bronuiteinde.

3. Hoge rotatie -nauwkeurigheid en stabiliteit van de werking
Microgolfgolfgeleider roterende gewrichten moeten stabiele elektrische prestaties behouden tijdens rotatiebeweging. We gebruiken precisie-bewerkingstechnologie en krachtige rollende lagersystemen om de rotatie-coaxialiteitsfout binnen het bereik van te regelen<0.05 mm. This accuracy enables smooth operation during continuous 360° rotation or ±180° reciprocating rotation, avoiding mechanical jamming or poor electrical contact.

4. Breedbanddekking mogelijk
De applicatiescenario's van magnetronsystemen zijn divers, die hogere vereisten stelt voor de dekking van de bedrijfsfrequentie. De golfgeleider roterende gewrichten die we bieden dekking van S-band (2-4 GHz) tot KA-band (26,5-40 GHz), ondersteunen een kanaal of multi-kanaal structuurontwerp en voldoen aan een verscheidenheid aan toepassingen, van laagfrequente communicatie tot hoogfrequente radardetectie.
